【产品介绍】
500X(AX742X)泄压/持压阀由主阀、泄压/持压导阀针阀、球阀、微形过滤器和压力表组成水力控制接管系统。利用水力自动操作，即可以作泄压阀用又可作持压阀用。作泄压阀用时，可维持供水路压力在设定的安全值之下；做持压阀用，可维持主阀上游水压在设定值之上，保持主阀上游供水压力。
【执行标准】
设计规范：QB/T219
结构长度：QB/T219
试验与检验：GB/T13927
法兰连接：JB/T79、GB9112～9131、HG20592、SH3406、ANSI B16.5
产品标识：GB/T 12220
供货规范：JB/T 7928
【产品特点】
1、即可以作泄压阀用又可作持压阀
2、需要其它装置和能源
3、保养简便，一阀多用
【技术参数】
| 公称压力(Mpa) |
壳体试验压力(MPa) |
密封试验压力(MPa) |
适用介质 |
介质温度(℃) |
| 1.0 |
1.5 |
1.1 |
水 |
0-80 |
| 1.6 |
2.4 |
1.76 |
| 2.5 |
3.75 |
2.75 |
【主要零件材质】
| 零件名称 |
零件材料 |
| 阀体 阀盖 |
HT200、QT350、WCB |
| 阀座 阀盘 |
铜合金/2Cr13 |
| 密封圈 O型圈 |
丁腈橡胶 |
| 阀杆 |
2Cr13 |
| 弹簧 |
50CrVA |
| 缸套 活塞（活塞型） |
2Cr13 |
| 膜片（膜片型） |
夹织物丁腈橡胶 |
| 泄压/持压导阀 |
铜合金 |
| 针型阀 球阀 |
铜合金 |
| 过滤器 |
不锈钢 |
【连接尺寸】
500X(AX742X)泄压/持压阀连接尺寸(mm)
| DN |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
| L |
150 |
160 |
180 |
200 |
203 |
216 |
241 |
292 |
330 |
356 |
495 |
622 |
698 |
787 |
914 |
978 |
| H1 |
247 |
247 |
247 |
278 |
278 |
298 |
313 |
350 |
365 |
420 |
450 |
470 |
490 |
526 |
570 |
570 |
| H |
342 |
342 |
342 |
395 |
395 |
405 |
430 |
510 |
560 |
585 |
675 |
730 |
760 |
840 |
910 |
910 |

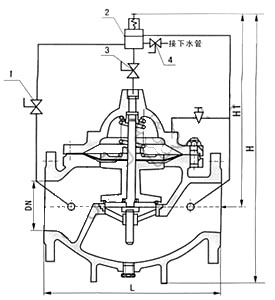

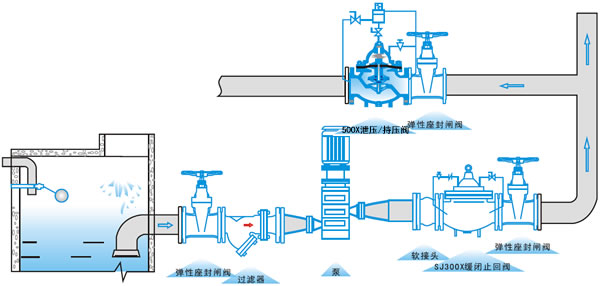

【结构图片】
|
