【产品介绍】
700X水泵控制阀由主阀、电磁导阀、针阀、球阀、单向阀、行程开关、微形过滤器和压力表组成水力控制接管系统。水泵需停止工作时，先由进口压使主阀关闭90%后，水泵停止运转。剩余10%由回水关闭。可防止水锤现象发生。利用电磁导阀控制，不需要其它装置和能源。节约能源，保养简便，停泵平稳。电磁阀可采用交流电220V或直流电24V。
【执行标准】
设计规范：QB/T219
结构长度：QB/T219
试验与检验：GB/T13927
法兰连接：JB/T79、GB9112～9131、HG20592、SH3406、ANSI B16.5
产品标识：GB/T 12220
供货规范：JB/T 7928
【产品特点】
1、水泵控制阀呈流线型设计，通过电磁阀的导控实现准确的启闭，使用安全可靠，有效地防止水锤河水击声
2、防止泵出的水回流，有效地保护水泵，免受回流的冲击而产生反转
3、使用寿命长，安装、维修方便
4、适用于工矿、企业、高层建筑中由水泵直接供水及生活用水管网系统
【技术参数】
| 公称压力(Mpa) |
壳体试验压力(MPa) |
密封试验压力(MPa) |
适用介质 |
介质温度(℃) |
| 1.0 |
1.5 |
1.1 |
水 |
0-80 |
| 1.6 |
2.4 |
1.76 |
| 2.5 |
3.75 |
2.75 |
【主要零件材质】
| 零件名称 |
零件材料 |
| 阀体 阀盖 |
HT200、QT350、WCB |
| 阀座 阀盘 |
铜合金/2Cr13 |
| 密封圈 O型圈 |
丁腈橡胶 |
| 阀杆 |
2Cr13 |
| 弹簧 |
50CrVA |
| 缸套 活塞（活塞型） |
2Cr13 |
| 膜片（膜片型） |
夹织物丁腈橡胶 |
| 泄压/持压导阀 |
铜合金 |
| 针型阀 球阀 |
铜合金 |
| 过滤器 |
不锈钢 |
【连接尺寸】
700X水泵控制阀外形尺寸
| DN |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
| L |
150 |
160 |
180 |
200 |
203 |
216 |
241 |
292 |
330 |
356 |
495 |
622 |
698 |
787 |
914 |
978 |
| H1 |
247 |
247 |
247 |
278 |
278 |
298 |
313 |
350 |
365 |
420 |
450 |
470 |
490 |
526 |
570 |
570 |
| H |
342 |
342 |
342 |
395 |
395 |
405 |
430 |
510 |
560 |
585 |
675 |
730 |
760 |
840 |
910 |
910 |

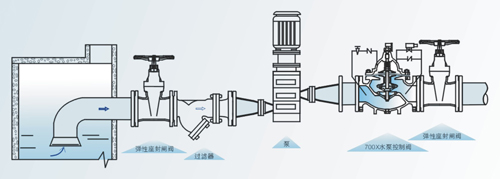

【结构图片】
|
